آشکارساز چرنکوف (انگلیسی: Cherenkov detector) (تلفظ: /tʃɛrɛnˈkɔv/؛ روسی: Черенко́в) یک آشکارساز ذرات است که از آستانه سرعت برای تولید نور، خروجی نور وابسته به سرعت یا جهت نور وابسته به سرعت تابش چرنکوف استفاده می‌کند.

پدیده تابش چرنکوف در سال ۱۹۳۴ توسط فیزیکدان شوروی، پاول چرنکوف، هنگام مطالعه جذب پرتوهای گاما در مایعات کشف شد. او مشاهده کرد که مایعات تحت تابش گاما، نور ضعیف آبی‌رنگی ساطع می‌کنند.^[۱]

در سال ۱۹۳۷، ایلیا فرانک و ایگور تام توضیح نظری این پدیده را ارائه دادند و نشان دادند که این تابش نتیجه حرکت ذرات باردار با سرعت بیش از سرعت نور در محیط است.^[۲]

به پاس این کشف و توضیح نظری، پاول چرنکوف، ایلیا فرانک و ایگور تام در سال ۱۹۵۸ مشترکاً جایزه نوبل فیزیک را دریافت کردند.^[۳]

آشکارسازهای چرنکوف از دهه ۱۹۵۰ در فیزیک ذرات به کار گرفته شدند و امروزه جزء تجهیزات استاندارد شتاب‌دهنده‌ها و رصدخانه‌های نوترینو هستند.^[۴]

تابش چرنکوف زمانی ایجاد می‌شود که یک ذره باردار با سرعتی بیش از سرعت نور در یک محیط شفاف حرکت کند. این پدیده مشابه شک‌موج صوتی است که هنگام عبور یک جسم از سرعت صوت ایجاد می‌شود. فوتون‌های تابش‌شده در جهت حرکت ذره روی یک مخروط با زاویه θc قرار می‌گیرند، که رابطه آن به صورت

cos(θc​)=nvc​

بیان می‌شود، که در آن c سرعت نور در خلاء، n ضریب شکست محیط و v سرعت ذره است. اندازه‌گیری این زاویه امکان تعیین مستقیم سرعت ذره را فراهم می‌کند.

تعداد فوتون‌های تولید شده توسط ذره را فرمول فرانک-تام تعیین می‌کند:

dωdxd2N​=cz2α​sin2θc​

که در آن z بار ذره و α ثابت ساختار ریزبنیادی است. این رابطه نشان می‌دهد که تعداد فوتون‌ها با توانایی ذره در تولید تابش و زاویه مخروط مرتبط است.

تابش چرنکوف نه تنها برای تعیین سرعت ذرات، بلکه برای مطالعه انرژی، شناسایی ذرات باردار و بررسی رفتار آنها در محیط‌های مختلف کاربرد دارد. این اثر در فیزیک هسته‌ای، فیزیک ذرات، پزشکی هسته‌ای و پایش تابش صنعتی اهمیت ویژه‌ای دارد. تابش چرنکوف زمانی ایجاد می‌شود که یک ذره باردار (مانند الکترون یا میون) با سرعتی بیش از سرعت نور در آن محیط شفاف (v > c/n) حرکت کند. این پدیده مشابه شک‌موج صوتی (sonic boom) است که هنگام عبور جسم از سرعت صوت ایجاد می‌شود. فوتون‌های تابش‌شده در جهت حرکت ذره روی یک مخروط با زاویه θ_c قرار می‌گیرند، که رابطه آن به صورت زیر است:

${\displaystyle \cos \theta _{c}={\frac {1}{n\beta }}={\frac {c}{nv}}}$

که در آن c سرعت نور در خلاء، n ضریب شکست محیط، v سرعت ذره و β = v/c است. اندازه‌گیری این زاویه امکان تعیین مستقیم سرعت ذره را فراهم می‌کند.^[۵]

تعداد فوتون‌های تولید شده در واحد طول مسیر و واحد فرکانس توسط فرمول فرانک-تام تعیین می‌شود:

${\displaystyle {\frac {d^{2}N}{dxd\omega }}={\frac {\alpha z^{2}}{c}}\sin ^{2}\theta _{c}}$

که در آن z بار الکتریکی ذره (به واحد بار الکترون)، α ثابت ساختار ریز (≈ 1/137) و ω فرکانس زاویه‌ای است. این رابطه نشان می‌دهد که تعداد فوتون‌ها متناسب با مجذور بار ذره و با sin²θ_c تغییر می‌کند.^[۶]

آستانه انرژی برای تولید تابش چرنکوف در یک محیط معین به صورت زیر محاسبه می‌شود:

${\displaystyle E_{\rm {th}}=mc^{2}\left({\frac {1}{\sqrt {1-{\frac {1}{n^{2}}}}}}-1\right)}$

که m جرم ساکن ذره است. به عنوان مثال، در آب (n ≈ 1.33)، الکترون‌ها باید انرژی بیش از حدود ۰٫۲۶ مگاالکترون‌ولت داشته باشند تا تابش تولید کنند، در حالی که میون‌ها به دلیل جرم بیشتر، آستانه بالاتری دارند.^[۷]

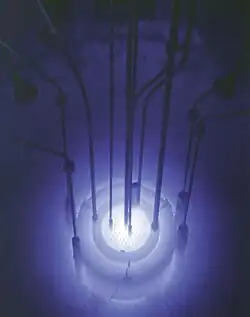

تابش چرنکوف عمدتاً در محدوده مرئی و فرابنفش (۲۰۰ تا ۶۰۰ نانومتر) تولید می‌شود و شدت آن با ۱/λ² افزایش می‌یابد (λ طول موج). به همین دلیل، نور مشاهده‌شده معمولاً آبی‌رنگ است و این رنگ آبی مشخص، ویژگی بارز حوضچه‌های سوخت مصرف‌شده راکتورهای هسته‌ای است.^[۸]

آشکارسازهای چرنکوف بر اساس سه اصل اصلی عمل می‌کنند: آستانه سرعت ذره، میزان نور تولید شده و جهت تابش نور.

آشکارسازهای آستانه (Threshold Detectors) تنها ذراتی را ثبت می‌کنند که سرعتشان از حد مشخصی بیشتر باشد. این ویژگی امکان تمایز بین ذرات سبک و سنگین با همان انرژی یا تکانه را فراهم می‌آورد. برای افزایش محدوده انرژی قابل شناسایی، چندین مرحله آستانه را می‌توان ترکیب کرد.

کاربردها: این آشکارسازها به دلیل پاسخ سریع در اندازه‌گیری زمان پرواز (Time-of-Flight) و زمان‌بندی دقیق ذرات باردار به کار می‌روند.

در طراحی‌های دقیق‌تر، میزان نور تولید شده نیز اندازه‌گیری می‌شود. در کالریمترهای چرنکوف، بازده نور کل تقریباً با انرژی ذرات فرودی متناسب است.

آشکارسازهای دیفرانسیل (Differential Detectors): با استفاده از جهت تابش، زاویه θc ثبت شده و اطلاعات بیشتری درباره سرعت ذره فراهم می‌شود.

آشکارسازهای RICH (Ring Imaging Cherenkov): در این نوع، تک‌فوتون‌ها روی حسگرهای موقعیت‌یاب ثبت می‌شوند و زاویه تابش از الگوهای ثبت‌شده بازسازی می‌شود. ترکیب این زاویه با اندازه‌گیری تکانه ذره، جرم و نوع ذره قابل تعیین است. این ابزارها در فیزیک ذرات با پرتوهای پرانرژی و آشکارسازی دقیق انواع ذرات کاربرد دارند.

آشکارسازهای چرنکوف به دلیل توانایی منحصربه‌فرد در تعیین سرعت و شناسایی ذرات باردار، در زمینه‌های متنوعی کاربرد دارند:

• فیزیک ذرات بنیادی: مهم‌ترین کاربرد در شتاب‌دهنده‌های بزرگ مانند LHC در CERN است. آزمایش LHCb از آشکارسازهای RICH برای جداسازی ذرات سبک (پیون، کاون و پروتون) در برخوردهای پرانرژی استفاده می‌کند و امکان مطالعه دقیق خواص ماده و پادماده را فراهم می‌آورد.^[۹]

• فیزیک نوترینو و کیهانی: در رصدخانه‌های بزرگ مانند Super-Kamiokande (ژاپن) و IceCube (قطب جنوب) برای تشخیص نوترینوهای پرانرژی و پرتوهای کیهانی. حلقه‌های چرنکوف تولیدشده در آب یا یخ امکان تمایز بین میون‌ها و الکترون‌ها و مطالعه نوسان نوترینوها را می‌دهد.^[۱۰][۱۱]

• پزشکی هسته‌ای: یکی از کاربردهای نوین و روبه‌رشد، تصویربرداری لومینسانس چرنکوف (Cherenkov Luminescence Imaging - CLI) است. این روش از نور چرنکوف تولیدشده توسط رادیوایزوتوپ‌های بالینی مانند ¹⁸F (در FDG-PET)، ¹³¹I (درمان تیروئید)، ⁹⁰Y یا ۱۷۷Lu (رادیوتراپی داخلی) برای تصویربرداری نوری استفاده می‌کند. CLI ارزان‌تر، سریع‌تر و قابل حمل‌تر از PET/SPECT است و کاربردهای زیر را دارد:

 ** نظارت واقعی‌زمان بر توزیع رادیوداروها
 ** جراحی هدایت‌شده (intraoperative imaging) برای برداشتن دقیق تومورها
 ** پایش دوز درمانی در رادیوتراپی انتخابی داخلی (SIRT)
 ** ترکیب با نانوذرات برای تقویت سیگنال و کاربرد در فوتودینامیک تراپی هدایت‌شده.[۱۲][۱۳]

• پایش صنعتی و ایمنی هسته‌ای: نظارت بر سوخت مصرف‌شده در حوضچه‌های راکتورهای هسته‌ای (نور آبی مشخص نشان‌دهنده حضور مواد رادیواکتیو است)، اندازه‌گیری دوز در همجوشی هسته‌ای و کنترل کیفیت در صنایع مرتبط با پرتو.^[۱۴]

• Super-Kamiokande: رصدخانه نوترینو در ژاپن با ۵۰٬۰۰۰ تن آب خالص، که از حلقه‌های چرنکوف برای تشخیص نوسان نوترینوها استفاده می‌کند و منجر به جایزه نوبل ۲۰۱۵ شد.^[۱۵]
• LHCb در CERN: آشکارساز RICH برای شناسایی ذرات در برخوردهای پروتون-پروتون.^[۱۶]
• IceCube: رصدخانه نوترینو در قطب جنوب که یخ را به عنوان محیط تابنده استفاده می‌کند.^[۱۷]
