پل سالگیناتوبل
Salginatobel Bridge | |
|---|---|
 Southeast view, from an angle | |
| مختصات | ۴۶°۵۸′۵۴٫۵۵″ شمالی ۹°۴۳′۳٫۸۱″ شرقی / ۴۶٫۹۸۱۸۱۹۴°شمالی ۹٫۷۱۷۷۲۵۰°شرقی |
| بر روی | Salgina Ravine[۱] |
| مکان | Schiers, Switzerland[۱] |
| ویژگیها | |
| طراحی | three-hinged بتن مسلح hollow box girder پل قوسی[۱] |
| مواد | بتن مسلح |
| درازای کل | ۱۳۳ متر (۴۳۶ فوت) |
| پهنا | ۳٫۵ متر (۱۱ فوت) |
| بلندی | ۹۰ متر (۳۰۰ فوت) |
| درازترین دهنه | ۹۰ متر (۳۰۰ فوت)[۱] |
| شمار دهنهها | 1 |
| گستره بار | 8000kg |
| پیشینه | |
| طراح | روبرت مایلارت[۱] |
| آغاز ساخت | 1929 |
| پایان ساخت | 1930[۱] |
| هزینه ساخت | 180,000 CHF[۲] |
| گشایش | 1930-08-13 |
| مکان | |
 | |
پل سالگیناتوبل (به انگلیسی: Salginatobel Bridge) یک پل قوسی بتن آرمه است که توسط مهندس عمران سوئیسی روبرت مایلارت طراحی شدهاست. این پل بین سالهای ۱۹۲۹ و ۱۹۳۰، بر روی یک دره آلپی در گراوبوندن و نزدیکی شهری به نام Schiers در سوئیس احداث شد. در سال ۱۹۹۱، این بنا به عنوان یک بنای تاریخی بینالمللی مهندسی عمران ثبت شد و سیزدهمین سازهای از این دست و اولین پل بتنی بود که به این ترتیب فهرست گردید.[۳]
نگارخانه

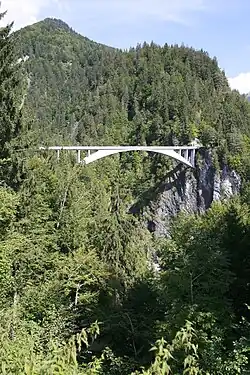

Southeast view
Hollow concrete box girder

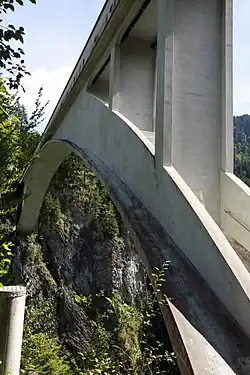

The arch
منابع
- ASCE page on the bridge
- Billington, David P. Maillart and the Salginatobel Bridge. Structural Engineering International, 1/1991.
- Billington, David P. The Tower and the Bridge. Princeton University Press, Princeton, USA, 1983. شابک ۰−۶۹۱−۰۲۳۹۳-X
- Billington, David P. Robert Maillart and the Art of Reinforced Concrete. The MIT Press. Cambridge, USA, 1990. شابک ۰-۲۶۲-۰۲۳۱۰-۵شماره استاندارد بینالمللی کتاب 0-262-02310-5.
- Billington, David P. The Art of Structural Design: A Swiss Legacy. Princeton University Art Museum. Princeton, USA, 2003. شابک ۰-۳۰۰-۰۹۷۸۶-۷شماره استاندارد بینالمللی کتاب 0-300-09786-7.
- Figi, Heinrich. Rehabilitation of the Salginatobel Bridge. Structural Engineering International, 1/2000.
- Leonhardt, Fritz. Bridges: Aesthetics and Design. The MIT Press, Cambridge, USA, 1984. شابک ۰-۲۶۲-۱۲۱۰۵-۰شماره استاندارد بینالمللی کتاب 0-262-12105-0
- Maillart, Robert. Construction and Aesthetic of Bridges. The Concrete Way, May–June 1935.
= پانویس
- 1 2 3 4 5 6 Salginatobel Bridge در وبگاه structurae.de
- ↑ "World Monument Salginatobel Bridge - International Historic Civil Engineering Landmark" (PDF). Retrieved 2 August 2014.
- ↑ Billington, 2003, p.60
