ئی‌ام‌دی جی‌پی۹

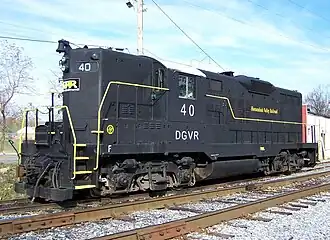

 An EMD GP9 equipped with dynamic brakes on the Shenandoah Valley Railroad in استنتون، ویرجینیا. | |
| نوع و ساخت | |
|---|---|
| نوع قدرت | دیزلی-الکتریکی |
| سازنده | الکترو-موتیو دیویژن (EMD) جنرال موتورز دیزل (GMD) |
| تاریخ ساخت | ژانویه ۱۹۵۴ – اوت ۱۹۶۳ |
| مجموع تولید | ۴٬۱۱۲ (و ۱۶۵ B units) |
| مشخصات فنی | |
| نظم چرخ ای‌ای‌آر | B-B |
| ریل راه‌آهن | 4 ft 8 1⁄2 in (۱٬۴۳۵ mm) ریل استاندارد |
| هزارچرخ | EMD Bloomberg B (Flexicoil on some CN units) |
| قطر چرخ | ۴۰ اینچ (۱٫۰۱۶ متر) |
| حداقل پیچش | ۲۱° (۲۷۳ فوت (۸۳٫۲۱ متر) radius) |
| فاصله دو محور | ۴۰ فوت (۱۲٫۱۹ متر) |
| طول | ۵۶ فوت ۲ اینچ (۱۷٫۱۲ متر) |
| عرض | ۱۰ فوت ۳ ۱⁄۲ اینچ (۳٫۱۴ متر) |
| ارتفاع | ۱۵ فوت ۱⁄۲ اینچ (۴٫۵۸ متر) |
| وزن لوکوموتیو | ۲۵۹٬۵۰۰ پوند (۱۱۷٬۷۰۰ کیلوگرم) |
| ظرفیت سوخت | ۱٬۱۰۰ گالون آمریکایی (۴٬۲۰۰ لیتر؛ ۹۲۰ گالون بریتانیایی) |
| Prime mover | EMD 567C |
| محدوده موتور دور بر دقیقه | 835 max |
| نوع موتور | V16 Two-stroke diesel |
| Aspiration | Roots-type supercharger |
| جابه‌جایی | ۹٬۰۷۲ اینچ مکعب (۱۴۸٫۶۶ لیتر) |
| مولد الکتریکی | EMD D-12-B |
| کشش‌های موتور | (4) EMD D-37-B |
| سیلندرها | ۱۶ |
| سایز سیلندرها | ۸ ۱⁄۲ در ۱۰ اینچ (۲۱۶ در ۲۵۴ میلیمتر) |
| آمار سرعت | |
| توان خروجی | ۱٬۷۵۰ اسب بخار (۱٫۳۰ مگاوات) |
| Tractive effort | ۶۴٬۷۵۰ پوند-نیرو (۲۸۸٫۰ کیلونیوتن) |
| Career | |
| محل | آمریکای شمالی، آمریکای جنوبی |
ئی‌ام‌دی جی‌پی۹ (انگلیسی: EMD GP9) یک لوکوموتیو دیزلی ساخت شرکت جنرال موتورز دیزل و الکترو-موتیو دیویژن بوده است.
این لوکوموتیو که مابین سال‌های ۱۹۵۴ تا ۱۹۶۳ تولید می‌شده دارای ۱۶ سیلندر و ۱۷۵۰ اسب بخار توان خروجی و ۱۱۷٬۷۰۰ کیلوگرم وزن بوده است.
نگارخانه
منابع
- مشارکت‌کنندگان ویکی‌پدیا. «EMD GP9». در دانشنامهٔ ویکی‌پدیای انگلیسی، بازبینی‌شده در ۹ نوامبر ۲۰۱۵.
- "The History of EMD Diesel Engines". Pacific Southwest Railway Museum. Retrieved December 14, 2005.
- Dorin, Patrick C. (1972). Chicago and North Western Power. Superior Publishing. pp. 108–110. ISBN 0-87564-715-4.
- Kristopans, Andre http://community-1.webtv.net/ajkristopans/ROADSWITCHERS567/page2.html%5Bپیوند+مرده%5D
- Kristopans, Andre J. https://web.archive.org/web/20090109193621/http://community-2.webtv.net/ajkristopans/ANDRESGMLOCOMOTIVE/page2.html has the export GP9s toward the bottom of the page.
- Kristopans, Andre J. https://archive.today/20121209134856/http://community-2.webtv.net/ajkristopans/GENERALMOTORSDIESEL/ has the Canadian GP9 serial numbers.
- Pinkpank, Jerry A (1973). The Second Diesel Spotter’s Guide. Kalmbach Books. pp. 12, 26, 52–56. ISBN 0-89024-026-4. LCCN 66-22894.
- Extra 2200 South, Issue no.48, Sep-Oct 1974
- Extra 2200 South, Issue no.49, Nov-Dec 1974
