گراتیکول

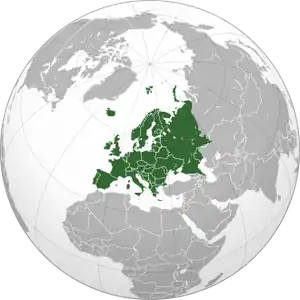

گراتیکول (انگلیسی: Graticule) یا شبکه (grid) بر روی نقشه، بازنمایی گرافیکی یک دستگاه مختصات به‌صورت شبکه‌ای از منحنی‌ها یا «خط» های مختصاتی است که هر منحنی/خط نشان‌دهندهٔ یک مقدار مختصات ثابت است.^[۱] بنابراین گراتیکول نوعی خط تراز است و در نقشه‌های گوناگون، از مقیاس محلی تا جهانی، به‌طور رایج دیده می‌شود.

اصطلاح گراتیکول از لاتین crāticula به معنای «آجرک/شبکه» گرفته شده و تقریباً همیشه به‌طور مشخص برای اشاره به مدارها و نصف‌النهارهای عرض و طول جغرافیایی به‌کار می‌رود. در کاربرد امروزی، گراتیکول‌ها در تقابل با شبکه‌ها قرار دارند؛ شبکه‌ها مقادیر شرقی‌نگر و شمالی‌نگر یک دستگاه مرجع مختصات فراتابیده، مانند دستگاه مختصات جهانی مرکاتور معکوس (UTM)، را نمایش می‌دهند که معمولاً همان دستگاه مختصاتی است که نقشه بر پایهٔ آن رسم شده است.^[۲]

برخی نقشه‌نگاران اصطلاح «گراتیکول» را نه‌تنها برای خطوط دیداری، بلکه برای خودِ دستگاه مرجع عرض و طول جغرافیایی نیز به کار برده‌اند؛^[۳] با این حال، در دورانِ سامانه‌های اطلاعات جغرافیایی، معمول‌تر آن است که این را دستگاه مختصات جغرافیایی بنامند.

کاربردها و طراحی

گراتیکول ممکن است چند هدف را در یک نقشه برآورده کند:^[۴]

کمک به کاربران نقشه در برآورد مختصات مکان‌ها
کمک به کاربران نقشه در شناسایی مکان‌هایی با مختصات معلوم
نشان‌دادن جهت‌های اصلی، به‌ویژه در سامانه‌های تصویر نقشه‌ای که این جهت‌ها در سرتاسر نقشه تغییر می‌کنند (برای نمونه تصویر مخروطی، تصویر شبه‌استوانه‌ای، تصویر آزیموتی)، جایی که نماد شمال یا گلباد قطب‌نما مناسب نخواهد بود^[۵]

این اهداف معمولاً در درجهٔ دوم اهمیت نسبت به هدف اصلی نقشه قرار دارند، از این‌رو گراتیکول‌ها اغلب طوری رسم می‌شوند که در سلسله‌مراتب دیداری نقشه، جایگاهی نسبتاً کم‌رنگ داشته باشند.

تاریخچه

بازتولید نقشه جهان در سال ۱۴۸۲ از کتاب *جغرافیای* بطلمیوس

گراتیکول خاستگاهی باستانی دارد و تقریباً به قدمت مفهوم کرویت زمین، دستگاه مختصات برای اندازه‌گیری مکان‌های جغرافیایی، و تصویر نقشه است. استرابون در کتاب جغرافیای خود (حدود ۲۰ میلادی) بیان می‌کند که نقشه‌های کتاب سوم جغرافیای اراتوستن (سدهٔ سوم پیش از میلاد، که اکنون از میان رفته) دارای خطوطی «کشیده‌شده از غرب به شرق، موازی با استوا» بوده‌اند (که از همین‌جا واژهٔ parallel به‌معنای «موازی» برای مدارهاریشه گرفته است).^[۶] بطلمیوس در کتاب جغرافیای خود (حدود ۱۵۰ میلادی) دستورالعمل‌های دقیقی برای ترسیم مدارها و نصف‌النهارها برای دو سامانه تصویر نقشه خود ارائه کرده است.^[۷]

آثار بطلمیوس و دیگر جغرافی‌دانان کلاسیک در اختیار دانشمندان سده‌های میانهٔ اسلامی قرار داشت. برخی از آنان، مانند خوارزمی، این آثار را بیشتر توسعه دادند، از جمله با ترسیم نقشه‌هایی بر پایهٔ گراتیکولی از عرض و طول جغرافیایی.

در طول سده‌های میانهٔ اروپا، گراتیکول‌ها از معدود نقشه‌هایی که تولید می‌شدند ناپدید شدند؛ به‌ویژه نقشه‌های تی-او بیشتر به کیهان‌شناسی دینی توجه داشتند تا بازنمایی دقیق مکان. نقشه‌های پورتولان سده‌های سیزدهم تا پانزدهم بسیار دقیق‌تر بودند، اما از خط هم‌گوشه استفاده می‌کردند که برای ناوبری دریایی بسیار کاربردی‌تر از عرض و طول جغرافیایی بودند. با این حال، در همان دوره، کشفِ دوبارهٔ آثار بطلمیوس و دیگر دانش‌های کلاسیک دربارهٔ شکل و اندازهٔ زمین به بازآفرینی برخی از نقشه‌های باستانی همراه با گراتیکول‌هایشان انجامید؛ کهن‌ترین نسخه‌های باقی‌مانده از کتاب جغرافیای بطلمیوس همراه با نقشه‌هایش به سده‌های چهاردهم و پانزدهم بازمی‌گردد.^[۷] از سدهٔ شانزدهم به بعد، گراتیکول در نقشه‌های مقیاس جهانی و قاره‌ای به‌طور فراگیر به کار رفته است.

اختلاف‌نظرهایی وجود دارد دربارهٔ اینکه آیا چینی‌ها و دیگر آسیایی‌ها پیش از تماس با غرب می‌دانستند که زمین کروی است یا نه، اما به‌نظر می‌رسد بیشتر نقشه‌ها مناطق را مسطح فرض کرده‌اند.^[۸] اگرچه نقشه‌های چینی هیچ مفهومی از عرض و طول جغرافیایی را نشان نمی‌دهند، شبکه‌های دکارتی در برخی نقشه‌ها که به سدهٔ یازدهم بازمی‌گردند دیده می‌شوند.
